【电表工作原理】电表是怎么知道你用了多少度电的?

作者:Admin 日期:2020-10-12 点击:151
一键分享

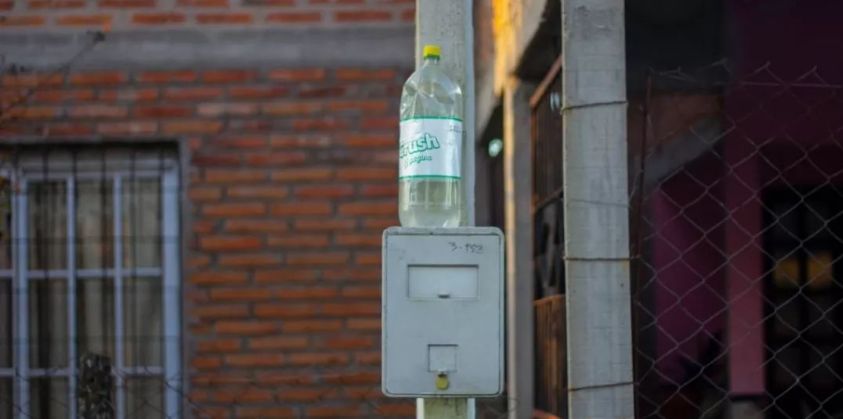

最近有一条新闻,在阿根廷一些地区出现了一个奇观的现象,人们纷纷在自家的电表上放一瓶水,据说这样做可以省电。

一些专家也出来辟谣,这样做根本不能省电,但是人们还是争相效仿,还有人晒出了电费账单,分享这个办法的效果,据分析这是由于经济形式不好,很多人失业或者收入减少,而这时正好国家减少电费补贴而电价上涨,只要有人有省电的办法,不管效果怎么样大家会去试试,也不知道这试谁想出来的办法。

电表是怎么知道你用了多少度电的?

电费是居民日常的基本开支,对其费用非常敏感,如果哪个月多了会很在意,就会想是不是电表出了什么问题,还会有人研究起电表来,想各种办法让电表走得慢一些,其实这些办法不但是违法的还会损坏电表,千万不要这样做。

电表是用来测量某一段时间内消耗的电能,或负载上消耗电能的仪表,它是一种计量设备,电表的计量单位千瓦时(即1度),所以又称为千瓦小时表,或电能表,电度表,在社会的各个领域广泛使用。

电表是怎么知道你用了多少度电的?

电表按不同的用途,结构,精度,电源性质等分成不同种类,我们常见就是普通的单项计费电表。

电表的出现已经有一百多年的历史。

1881年利用电解原理制成了直流电能表,是按时计费的。

1885年随着交流电的发明和应用,交流电表从而诞生。

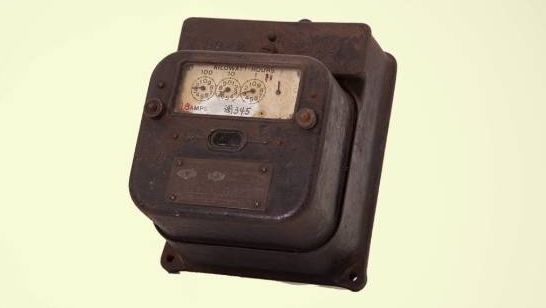

1889年第一个感应式电表出现,但体积也非常大,重量达到了36.5公斤。

20世纪开始,随着技术和处理的发展,电表的体积和重量都在不断减小。

20世纪60年代,随着电子技术的发展,发明了数字化电表。

20世纪末,随着智能电网的建设,电表的功能也越来越强大,出现了分时段计费,电卡预付费,电网运行状态检测等功能,智能电表从而出现。

1879年中国第一盏电灯出现在上海,当时是按灯头包月收费,后来用电得到普及也改用电表,但都是从国外进口的。

1966年在上海诞生了中国第一个国产电表。

经过几十年的发展,如今随着智能电网的建设,智能电表逐渐走进千家万户。

电表是怎么知道你用了多少度电的?

很多人都很好奇,电表是怎么计算用电量的呢?

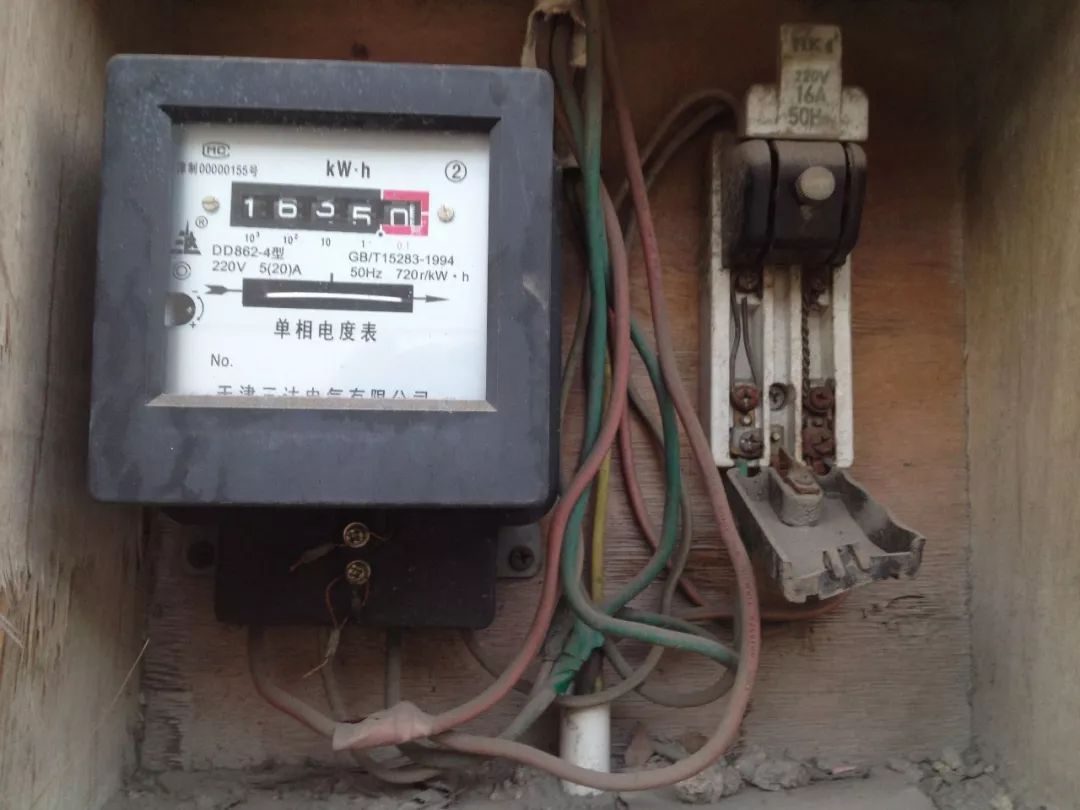

机械式电表

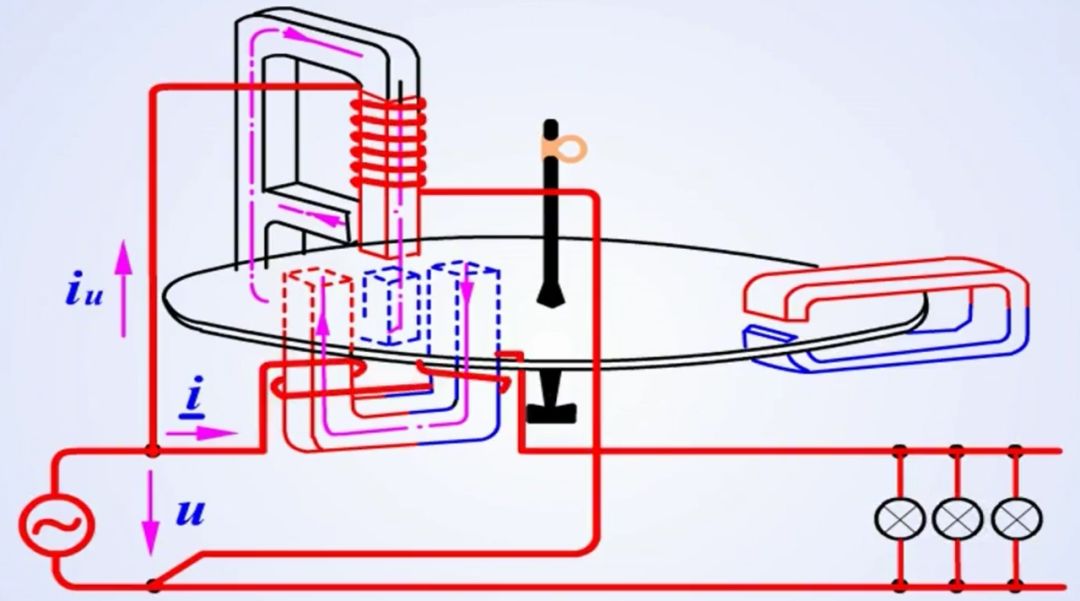

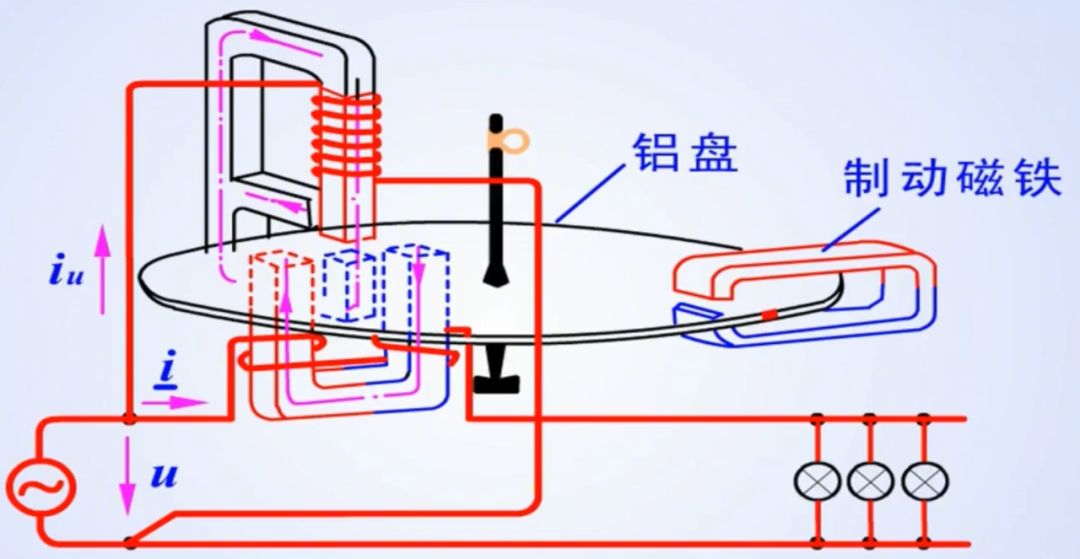

当用电设备开始消耗电能时,经过电表的电流使铝盘上的电压线圈通电,与用电设备并联,下面的电流线圈通电,与使用设备串联。

电表是怎么知道你用了多少度电的?

两个线圈回路产生磁通,与其在铝盘上感应出的电流相互作用,产生转动力矩,从而驱动铝盘逆时针转动,这时制动磁铁与转动的铝盘也相互作用,产生制动力矩,当两力矩达到平衡时铝盘以稳定的速度转动,使用设备消耗功率越大,通过线圈的电流越大,铝盘的转动力矩就越大,铝盘转动就越快。

电表是怎么知道你用了多少度电的?

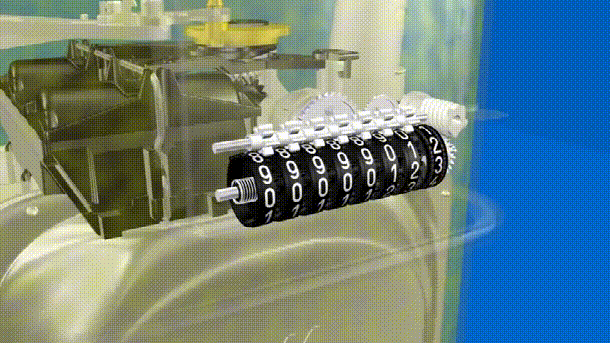

转动的铝盘带动涡轮杆齿轮机构从而带动计数器计数,完成用电设备的耗电计算。

电表是怎么知道你用了多少度电的?

电子智能电表

首先对实际线路的电压、电流进行采样,并通过UI乘法器产生功率信号;其次利用U/f(压/频)转换器将功率信号变为具有一定频率的脉冲信号,并由计数器将脉冲信号累计而得用电量

现在几乎都用上了智能电表,它更加精确和智能,让你更容易掌控用电量,智能电表里有不同的电路板组成,是电表的控制中心,它们是用较大的空白玻璃纤维板制成,一块板可做出6~8块电路板,根据电表形式而定,为提高电表的精度,制造过程中很多工序都是由机器人完成的。

电表是怎么知道你用了多少度电的?

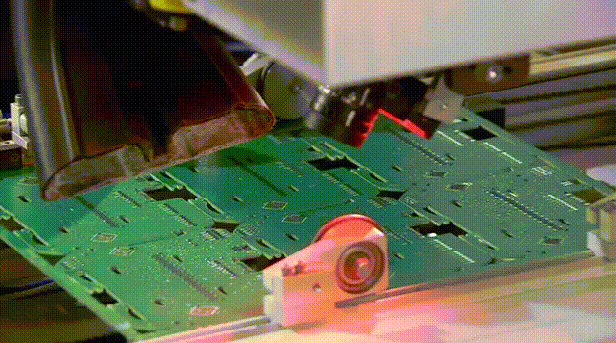

用激光机器给每片电路板蚀刻序号,然后再涂上焊锡膏,现在电路板上覆盖着的焊锡膏,形状和位置与即将装上的元器件相符,下一台机器检测焊锡膏已涂覆好。

电表是怎么知道你用了多少度电的?

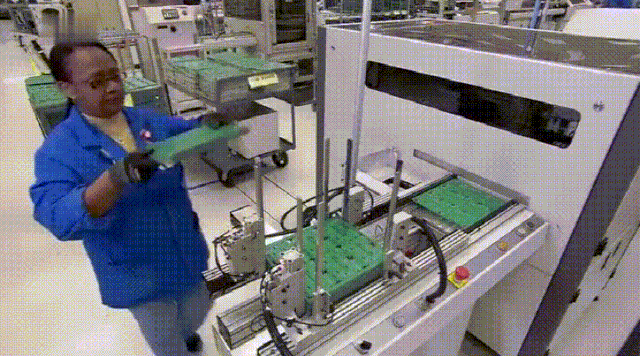

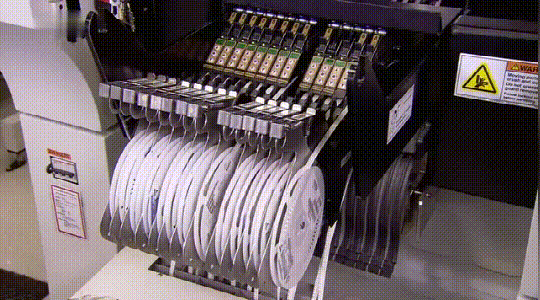

电路板元件依大小不同,一盘卷带上可能有上万个元件,包在透明的保护带下,工人将各个元件的卷带装在取置机上,电脑控制的机器会撕出保护带,把需要的元件从卷带上取下,将元件放入涂有焊锡膏的电路板上。

电表是怎么知道你用了多少度电的?

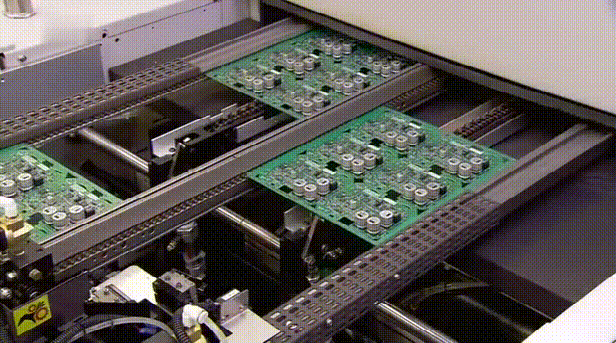

较大的元件储放在不同尺寸的卷带上,由工人装到另一种取置机上,它执行的作业与前面一样,只是速度较慢,电路板要通过烤箱,最高温度达到242度,将焊锡膏熔化后冷却,最终将元件融合在板上。

电表是怎么知道你用了多少度电的?

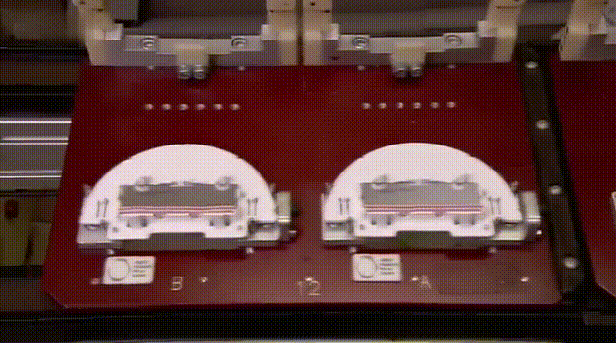

每块电路板都要经过测试,确定每个元件都合格,合格的电路板被切割成较小单独的板,机器人将液晶显示器装在塑料视窗内,视窗系统密封,把电路板装在显示器上。

电表是怎么知道你用了多少度电的?

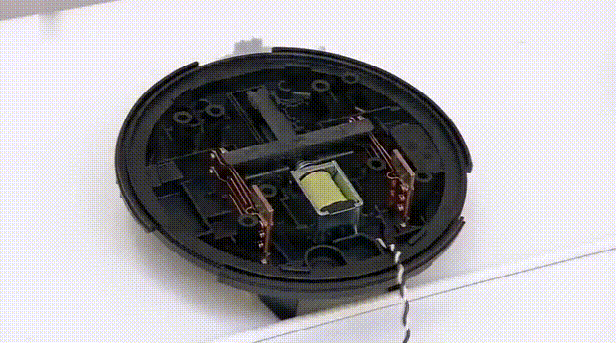

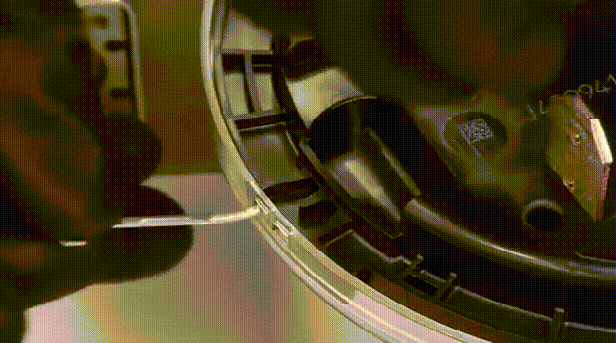

电表主体组装是从塑胶底板开始,先在底板上印上序号,将底板反转朝上,安装远端断开开关的零件,这个开关能让电力公司能远程开关电源,外露的电线会接到电路板上,将两个端子穿过开关装上,它是开关的一部分,也是电表测量用电量的一部分。

电表是怎么知道你用了多少度电的?

螺丝将开关盖锁紧,装上度量衡电路板用以测量用电量,将连接器装到显示电路板上,然后连接电线与显示器电路板,装好外壳后装上金属密封条。

电表是怎么知道你用了多少度电的?

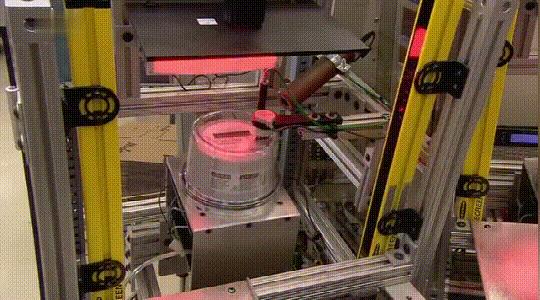

最后还有经过严格的测试,电表的检测项目达到几十个,一个电表就制造完成了。

电表是怎么知道你用了多少度电的?

电费这么多年没怎么涨价,为什么现在电费却越来越多,很多人都把原因归结于,现在的智能电表跑的快了,真是这样吗?

以前用的机械表存在机械转动磨损的现象,时间长了以后电表会越走越慢,现在使用的智能电表是通过电子芯片进行计量,误差趋于零。

家用设备在待机状态下,机械表不能反应这些微小的能耗,智能电表就能精确的记录这些能耗,所以电表走得快是人们对设备待机能耗的错觉。

还有一个最重要的原因,以前哪有什么家用电器,就电灯和电视机吧,现在呢,可以说只要市面上有的家电,每家每户几乎都买全了吧,大大小小加起来20种应该有的,(谁要有时间盘点一下看看家里有多少种电器)这些电器用起来难道不耗电吗,所以小编觉得,这才是电费比以前多很多的根本原因,什么电表跑的比以前快了,我才不信呢。其实这也更反应了另一种情况,我们的生活条件越来越好了。

电表跟其它计量器具一样也需要定期更换,这也是为了保证电表计量准确,更换的新表是要经过国家质量技术监督局授权的专门机构进行检测,电表的全性能检测就有59项。

计量器具的精准化是社会发展的必然趋势,电表的不断更新发展,是社会进步的表现,也在不断提醒我们养成良好的用电习惯,小小的电表给我们带来了很多启示。
